Каталог Термометры сопротивления ТС-Б

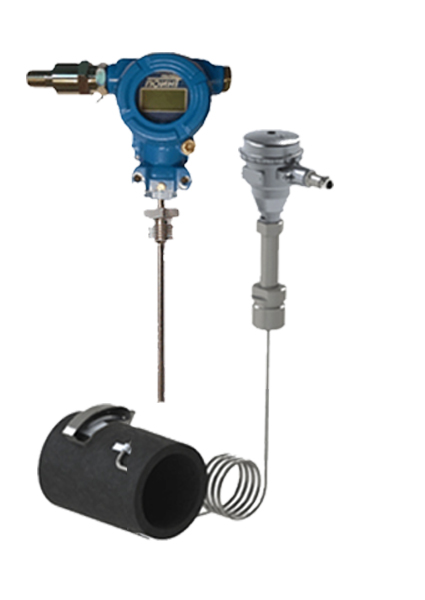

Термометры сопротивления ТС-Б

 Назначение

 Предназначены для измерения температуры твердых, сыпучих                                                                                                                     жидких и газообразных сред  в различных отраслях промышленности.   Принцип действия термометра основан на изменении сопротивления  чувствительного элемента в зависимости от значения температуры.

Область применения                                                                                                                                                                                                                                          Термометры сопротивления ТС-Б применяются для контроля                       технологических процессов  практически во всех отраслях промышленности.

Основные технические характеристики

Модификации и варианты исполнения :

ТС-Б - термометры сопротивления с НСХ по ГОСТ Р 8.625-2006                    ТС-Б-У- термометры сопротивления с унифицированным выходным токовым сигналом  4-20мА, 0-5 мА,  совмещенным  с цифровым                HART протоколом.                                                                                                                                                                                                                     Общепромышленое                                                                                                  "Ех" искробезопасная электрическая цепь (0ExiaIICT6X)                                 "Exd" взрывонепроницаемая оболочка ( 1ExdIICT6X)                                      "Ех"и"Exd" совмещенное исполнение (1ExdiaIICT6X)                                        Исполнение по эскизам и чертежам заказчиков

                                                                                                                                      Номинальная статическая характеристика (НСХ) :                                                                                                                                              50М,100М, 50П, 100П, 500П, Pt100, Pt500, Pt1000                                                                                                                                                         Схемы подключений: 2х, 3х и 4х проводные

                                                                                                                                                                                                                                                       Платиновые термометры ТС-Б

    Класс допуска

    Диапазон измерения

       проволочные ч.э.

      Диапазон измерений °С

                пленочные ч.э.

             Допуск°С
АА -50...+250 0...+150   ± (0,1 + 0,0017х|t|)
А -50...+450 -50...+300   ± (0,15 + 0,002х|t|)
В -50...+600 -50...+500 ± (0,3 + 0,005х|t|)
С -50...+600  -50...+600 ± (0,6 + 0,01х|t|)

где |t| - абсолютное зачение температуры, без учета знака.

Медные термометры ТС-Б

                 Класс допуска

Диапазон измерений °С

                            Допуск°С
А -50...+120   ± (0,15 + 0,002х|t|)
В -50...+180 ± (0,3 + 0,005х|t|)
С                         -50...+180                    ± (0,6 + 0,01х|t|)

где |t| - абсолютное зачение температуры, без учета знака.



Варианты конструктивных  исполнений

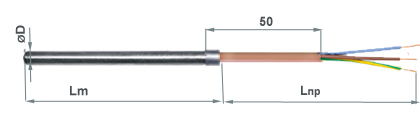

          Термопреобразователь ТС-Б с проводами "А"                                     Термопреобразователь ТС-Б с кабелем "Б"

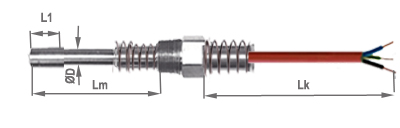

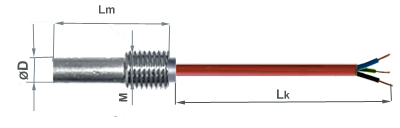

        Термопреобразователь ТС-Б с подвижным штуцером                 Термопреобразователь ТС-Б с конструкцией "втулка с пазами"



                                                        Пример заказа: ТС-Б-Pt100-А-х4-П-(от 0..до +120°С)- 60/4-ПШ.30.М12х1-А-1500

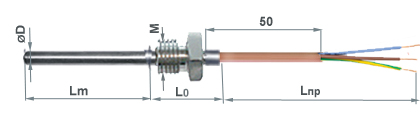

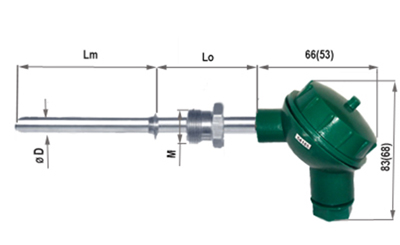

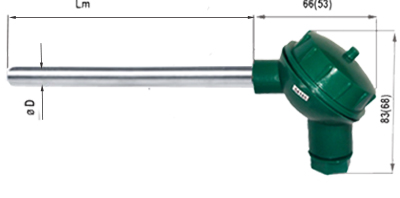

         Термопреобразователь ТС-Б с клеммной головой                      Термопреобразователь ТС-Б  с элементами крепления

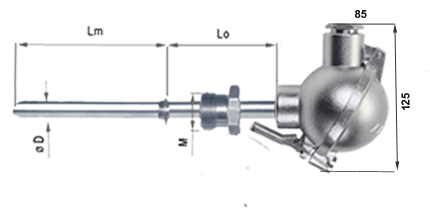

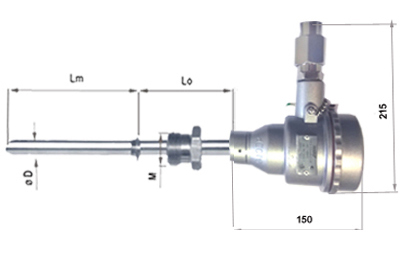

Термометры сопротивления с видом взрывозащиты Exd                    Термометры сопротивления с видом взрывозащиты Ex



                                                           Пример заказа: ТС-Б-Pt100-В-х3-П-(от -50 до+180°C)- 320/10-ПШ.120.М20х1,5-Д-ЛГ
