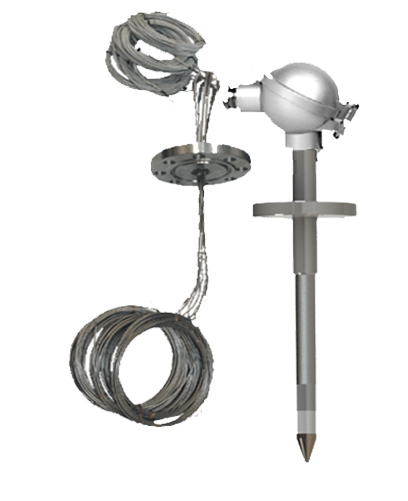

Термоэлектрические преобразователи ТП-Б

Назначение

Термоэлектрические преобразователи (термопары) предназначены                                                                                                                для измерения температуры сыпучих, жидких и газообразных сред                                                                                                                      в различных отраслях промышленности.                                                               Принцип действия термопары основан на возникновении термоэлектродвижущей силы  (термоЭДС)  в месте спая двух разнородных проводников.

                                                                                                                                  Область применения                                                                                                                                                                                                                         Термоэлектрические преобразователи ТП-Б применяются для контроля    технологических процессов  практически во всех отраслях промышленности.                                                                                                                                                                                                                                                    Основные технические характеристики

Модификации и варианты исполнеия:                                                                                                                                                                                                                    ТП-Б- термоэлектрические преобразователи  с НСХ по ГОСТ Р 8.585-2001    ТП-Б-У - термоэлектрические преобразователи с унифицированным выходным токовым сигналом 4-20мА, 0-5мА, совмещенным с цифровым HART протоколом.

Общепромышленое                                                                                                  "Ех" искробезопасная электрическая цепь (0ExiaIICT6X)                                 "Exd" взрывонепроницаемая оболочка ( 1ExdIICT6X)                                                                                                                                          "Ех"и"Exd" совмещенное исполнение (1ExdiaIICT6X)                                                                                                                                       Исполнение по эскизам и чертежам заказчиков

Номинальная статическая характеристика (НСХ) :                                                                                                                                                          ТХА(К), ТХК(L), ТНН(N), ТЖК(J), ТМК(Т)

    НСХ Диапазон измерений,°С Класс допуска   Диапазон измерений,    °С  Допуск,°С
 ТХА(К)  -40...+1200   1 от-40 до+375 ±1,5
 св.+375 до+1000 ±0,004|t|
  2 от-40 до+333 ±2,5
 св.+333 до+1200 ±0,0075|t|
ТНН(N)  -40...+1200   1 от-40 до+375 ±1,5
св.+375 до+1000 ±0,004|t|
  2 от-40 до+333 ±2,5
 св.+333 до+1200 ±0,0075|t|
 ТХК(L)  -40...+600    2 от-40 до+300 ±2,5
 св.+300 до+600 ±(0,7+0,005|t|)
 ТЖК(J)   -40...+750    1 от-40 до+375 ±1,5
св.+375 до+750 ±0,004|t|
   2 от 0 до+333 ±2,5
св.+333 до+750 ±0,0075|t|
 ТМК(Т)    -40...+350    1              от-40 до+125           ±0,5
           св.+125 до+350      ±0,004|t|
   2              от-40 до+133             ±1
           св.+133 до+400      ±0,0075|t|



Варианты конструктивных исполнений

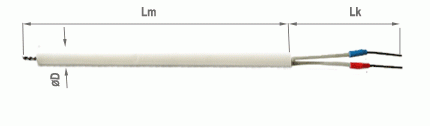

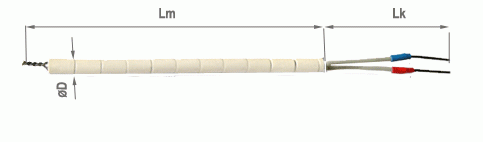

               Термопара бескорпусная, исполнение "Б"                                               Термопара бескорпусная, исполнение "Бc"



                                                                         Пример заказа:  ТП-Б-ТХА(К)-2-С-Б-(-40..+800)- 1000/1,2-А-50
