Каталог→ Радиатор-охладитель
Радиатор-охладитель
Радиатор-охладитель Р1, предназначен для понижения температуры измеряемой среды.

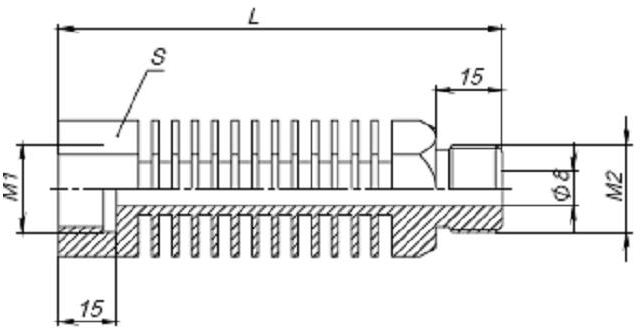

Радиатор Р1
Параметры радиатора Р1
|
Обозначение
|
М1
|
М2
|
L, мм
|
S, мм
|
Масса, кг
|
|
Р1-М20х1,5-М20х1,5-100
|
М20х1,5
|
М20х1,5
|
100
|
27
|
0,233
|
|
Р1-G1/2-М20х1,5-100
|
G1/2”
|
0,231
|
|||
|
Р1-М20х1,5-G1/2-100
|
М20х1,5
|
G1/2”
|
0,237
|
||
|
Р1-G1/2-G1/2-100
|
G1/2”
|
0,235
|
|||
|
Р1-М20х1,5-М20х1,5-120
|
М20х1,5
|
М20х1,5
|
120
|
0,284
|
|
|
Р1-G1/2-М20х1,5-120
|
G1/2”
|
0,281
|
|||
|
Р1-М20х1,5-G1/2-120
|
М20х1,5
|
G1/2”
|
0,287
|
||
|
Р1-G1/2-G1/2-120
|
G1/2”
|
0,286
|

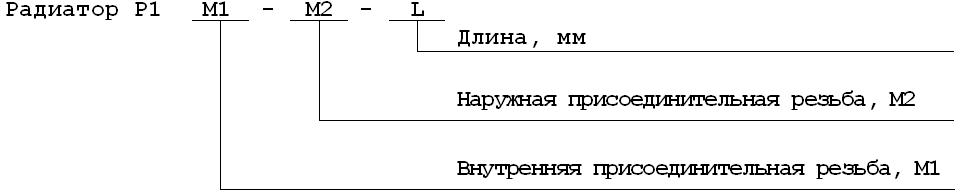

Условное обозначение радиатора-охладителя Р1
Пример условного обозначения:
Радиатор Р1-М20х1,5-G1/2-100 ТУ РБ 390184271.013-2009:
Радиатор-охладитель из нержавеющей стали 12Х18Н10Т, с внутренней присоединительной резьбой М20х1,5, с наружной присоединительной резьбой трубной цилиндрической на ½”, длиной 100 мм.
