Гильзы ГЦР.103,113,123,133 (сварное исполнение)
-

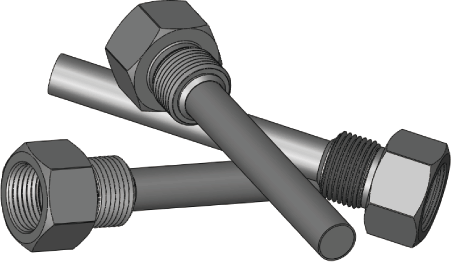

ГЦР.103 (сварное исполнение)
.gif)
Технические характеристики
|
Исполнение
|
Диаметр, D, мм
|
Монтажная резьба, М (наружная)
|
Присоеди-нительная резьба ТП, М1
|
Монтажная длина, L, мм
|
Дополнительные габаритные размеры
|
Условное давление, Ру, Мпа
|
||
|
min
|
max
|
S
|
Lр, мм
|
max
|
||||
|
ГЦР.101
|
16
|
К1/2”
|
М20х1,5
|
60
|
500
|
22
|
20
|
25
|
|
K3/4”
|
30
|
22
|
||||||
|
K1”
|
36
|
25
|
||||||
|
20
|
K3/4”
|
80
|
30
|
22
|
||||
|
K1”
|
36
|
27
|
||||||
|
ГЦР.111
|
14
|
М20х1,5
|
60
|
32
|
15
|
16
|
||
|
16
|
80
|
25
|
||||||
|
G1./2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
ГЦР.121
|
16
|
М20х1,5
|
32
|
15
|
||||
|
G1/2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
20
|
М27х2
|
|||||||
|
G3/4”
|
||||||||
|
М33х2
|
41
|
32
|
||||||
|
G1”
|
||||||||
|
ГЦР.131
|
16
|
М20х1,5
|
32
|
15
|
||||
|
G1/2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
20
|
М27х2
|
|||||||
|
G3/4”
|
||||||||
|
М33х2
|
41
|
32
|
||||||
|
G1”
|
||||||||
-

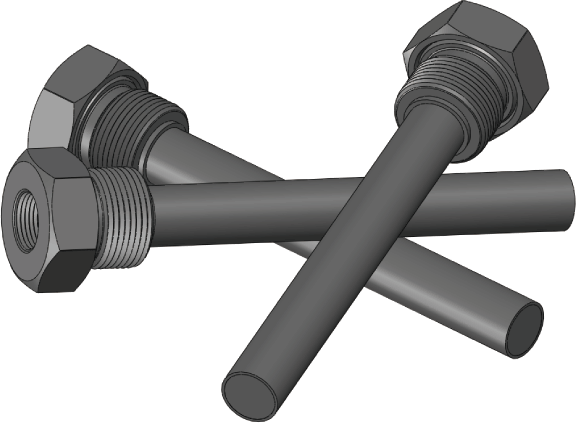

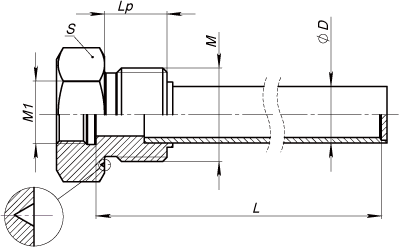

ГЦР.113 (с уплотняющей поверхностью)
Технические характеристики
|
Исполнение
|
Диаметр, D, мм
|
Монтажная резьба, М (наружная)
|
Присоединительная резьба ТП, М1
|
Монтажная длина, Lм, мм
|
дополнительные размеры
|
Условное давление, Ру, МПа
|
||
|
min
|
max
|
S
|
Lр, мм
|
max
|
|
|||
|
ГЦР.113
|
14
|
М20х1,5
|
М20х1,5
|
60
|
1000
|
27
|
15
|
16
|
|
16
|
80
|
2000
|
25
|
|||||
|
G1/2"
|
||||||||
|
K1/2”
|
24
|
20
|
||||||
|
G3/4”
|
32
|
22
|
||||||
|
М27х2
|
||||||||
|
20
|
16
|
|||||||
|
G3/4”
|
||||||||
|
K3/4”
|
30
|
|||||||
|
М33х2
|
41
|
32
|
||||||
|
G1”
|
||||||||
|
K1”
|
30
|
|||||||
Длину монтажной части выбирать из ряда: 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.
-

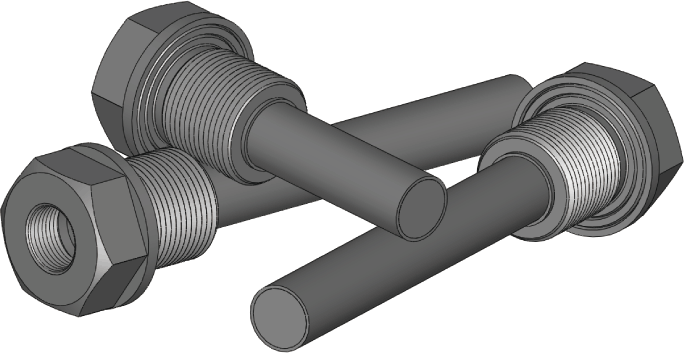

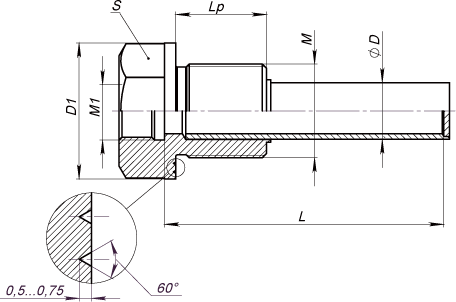

ГЦР.123 (с уплотняющей шайбой)
Технические характеристики
|
Исполнение
|
Диаметр, D, мм
|
Монтажная резьба, М (наружная)
|
Присоединительная резьба ТП, М1
|
Монтажная длина, Lм, мм
|
дополнительные размеры
|
Условное давление, Ру, МПа
|
|||
|
min
|
max
|
S
|
Lp, мм
|
D1, мм
|
max
|
||||
|
ГЦР.123
|
16
|
М27х2
|
М20х1,5
|
80
|
2000
|
32
|
22
|
38
|
25
|
|
G3/4”
|
|||||||||
|
20
|
М27х2
|
||||||||
|
G3/4”
|
|||||||||
|
М33х2
|
41
|
32
|
48
|
||||||
|
G1”
|
|||||||||
Длину монтажной части выбирать из ряда: 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.
-

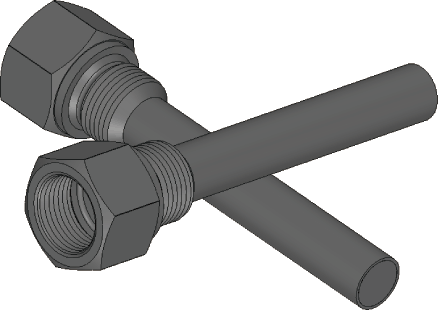

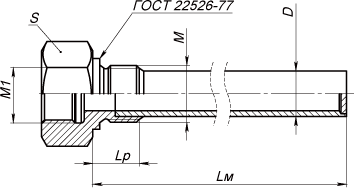

ГЦР.133 (ввертный конец по ГОСТ 22526-77)
Технические характеристики
|
Исполнение
|
Диаметр, D, мм
|
Монтажная резьба, М (наружная)
|
Присоединительная резьба ТП, М1
|
Монтажная длина, Lм, мм
|
дополнительные размеры
|
Условное давление, Ру, МПа
|
||
|
min
|
max
|
S
|
Lр, мм
|
max
|
||||
|
ГЦР.133
|
14
|
М20х1,5
|
М20х1,5
|
60
|
2000
|
32
|
22
|
25
|
|
16
|
||||||||
Длину монтажной части выбирать из ряда: 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.

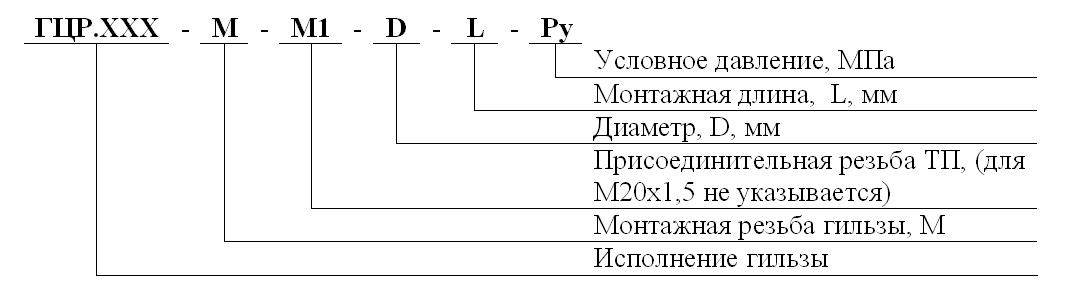

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГИЛЬЗЫ
Обозначение и пример записи при заказе:
Гильза ГЦР.123-М33х2-20-250-25 – гильза цилиндрическая резьбовая, конструктивное исполнение 123, с монтажной резьбой М33х2, диаметр 20 мм, монтажная длина 250 мм, рассчитана на условное давление 25 МПа;
