Гильзы ГЦП.201,203 и ГКП.501
Гильзы ГЦП, ГКП
с монтажным соединением - сварка
Предназначены для установки термопреобразователей на термометрируемом объекте при наличии требований дополнительной защиты термопреобразователей от механических или химического воздействия рабочей среды.
Материал – сталь 12Х18Н10Т, сталь 20.
-

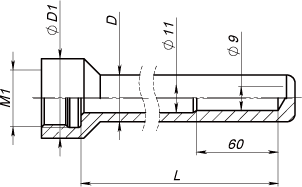

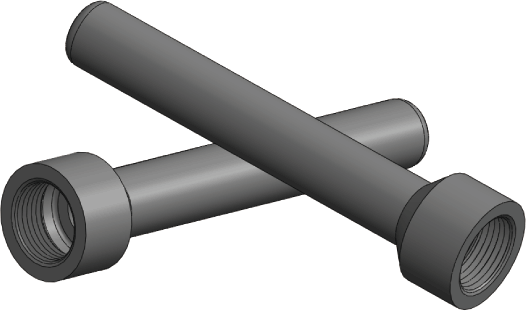

ГЦП.201 (цельноточеная)
-

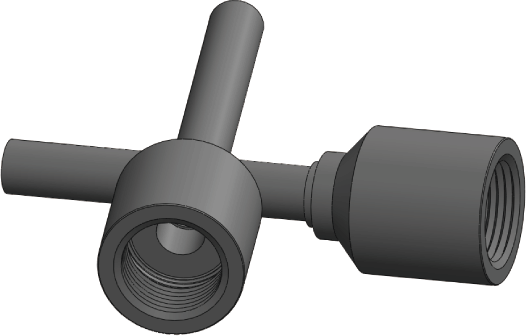

ГЦП.203
-

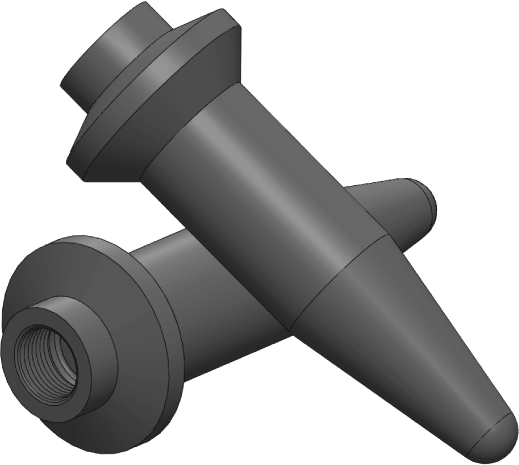

ГКП.501 (цельноточеная)
Технические характеристики
|
Исполнение
|
Диаметр, D, мм
|
Присоедини-тельная резьба ТП, М1
|
Монтажная длина, L, мм
|
D1, мм
|
Условное давление, Ру, Мпа
|
|
|
min
|
max
|
max
|
||||
|
ГЦП.201
|
14
|
М16х1,5
|
100
|
320
|
28
|
25
|
|
М20х1,5
|
||||||
|
16
|
М20х1,5
|
|||||
|
20
|
||||||
|
ГЦП.203
|
8
|
М20х1,5
|
60
|
320
|
6,3
|
|
|
10
|
80
|
500
|
||||
|
ГКП.501
|
35
|
100
|
320
|
55
|
50
|
|
Длину монтажной части L, выбирать из ряда: 100; 120; 160; 200; 250;
320; 400; 500 мм.

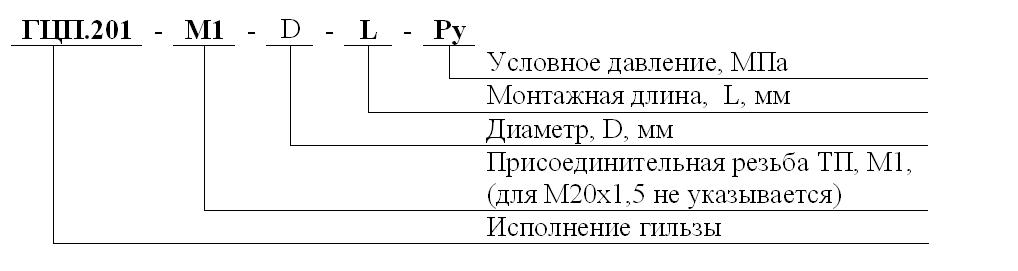

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГИЛЬЗЫ
Обозначение и примеры записи при заказе:
Гильза ГЦП.201-16-160-25 – гильза цилиндрическая приварная цельноточеная, конструктивное исполнение 201, присоединительная резьба термопреобразователя М20х1,5, монтажная длина 160 мм, на условное давление до 25 МПа.
Гильза ГКП.501-35-200-50 – гильза коническая приварная цельноточеная, конструктивное исполнение 501, присоединительная резьба термопреобразователя по умолчанию М20х1,5, монтажная длина 200 мм, на условное давление до 50 МПа.
